松下电器采用电子看板
发布时间 : 2015/12/23 浏览次数 : 4151

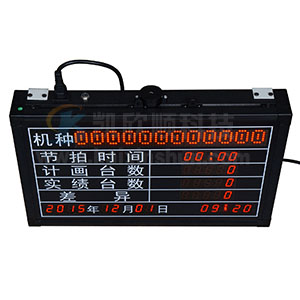

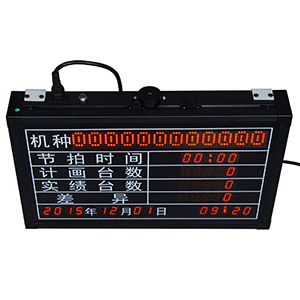

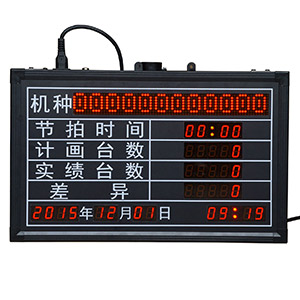

一、材质简述：
1、产品尺寸：485*300*70MM
2、外框材质：铝合金边框
3、面板材质：有机玻璃面板
4、显示材质：“时间”、“计画台数”、“实绩台数”、“差异”采用0.8寸数码管，“机种名”采用3.75 点阵
5、副件材质：光电开关、红外遥控器

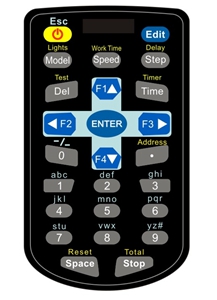

二、编辑数据（计划台数、实绩台数）
① 按【Edit】进入，此时目标栏闪烁；
② 按【F1】/【F4】,上下切换闪烁菜单；
③ 闪烁菜单处，通过数字键输入数据；
④ 按【ENTER】，保存数据并退出；
⑤ 按【ESC】，取消本次操作并退出；
二、设置时间
① 按【Time】,进入设置，光标在日期栏闪烁；
② 按【F2】光标向左移动；
③ 按【F3】光标向右移动；
④ 闪烁菜单处，数字键输入数据；
⑤ 按【ENTER】，保存数据并退出；
⑥ 按【ESC】，取消本次操作并退出；
注：输入无效时间将自动恢复当前有效时间；
此设置下依次输入的是20XX年XX月XX日XX时XX分
三、设置计画台数的节拍时间实绩台数计数步进长度、闭合时间、间隔时间
① 按【Step】,此时计划产量栏闪烁；
② 按【F1】/【F4】上下移动菜单；
③ 闪烁菜单处，通过数字键输入数据；
④ 按【ENTER】，保存数据并退出；
⑤ 按【ESC】，取消本次操作并退出；
节拍时间显示在节拍时间栏:
例:步进长度显示在计画台数栏：
节拍时间:生产一个产品所需的理论时间,节拍时间单位：秒。
例：在此状态下，输入0001表示理论上生产一个产品需1秒，即每过1秒，目标产量自动加1；格式分秒节拍时间设为000.0，目标产量则固定不变。
输入0001表示 步长=1，计数时，每计一次，数量加1；
输入0005表示 步长=5，计数时，每计一次，数量加5。
闭合时间显示在实绩台数栏：开关感应一个产品所需的时间
例：闭合时间设置成01.00，则开关闭合的时间须大于1S才视为有效。
间隔时间显示在差异栏：二次计数之间的最小间隔时间
例：间隔时间设置成01.00，该时间为上次计数结束，1秒以内开关闭合视为无效（为确保计数正常，请按实际数值输入，单位秒）。
四、设置节拍时间和节拍步长
① 按【Speed】,进入节拍时间，此时光标在节拍时间栏闪烁，节拍步长显示在计画台数栏；
② 按【F1】/【F4】上下移动菜单；
③ 闪烁菜单处，通过数字键输入数据；
④ 按【ENTER】，保存数据并退出；
⑤ 按【ESC】，取消本次操作并退出；
注：格式为：分秒，如设置节拍时间为10分钟，设置节拍步长为3，即意思是10分钟需完成3台产量；10分钟内实际产量没有增加3台，嗡鸣器启动报警，嗡鸣3秒（滴滴滴），反之则不报警正常运行。
五、设置机种
① 按【Model】，进入设置，光标在点阵菜单处闪烁；
② 按【F3】,光标向右移动一个位置；
③ 按【F2】,光标向左移动一个位置；
④ 在光标闪烁处，可通过数字复用键，输入数字或大写字母，每个数字键还有其他三个字母或符号复用，可再次按此数字键可以相互切换，按
【Space】可以隐藏字符；如：按下数字键【1】点阵数字显示“1”；再次按下此键切换 字母到【A】，点阵显示大写字母"A",依次逐个输入；
⑤ 按【ENTER】，保存数据并退出；
⑥ 按【ESC】，取消本次操作并退出；
六、一键清零
① 编辑数据时按【Del】单独清零。
七、软关机
① 正常显示下按【ESC】可以软关机，再按恢复正常显示。
